PRACTICA # 13 CREACION E INTEGRACION DE UN IP CORE AXI

• El objetivo de esta práctica es mostrar los pasos para crear nuestro propio IP core y enlazarlo con nuestro sistema PS por medio de AXI.

• Para ejemplificar el proceso pongamos el siguiente requerimiento:

  Mandar 3 datos de 32 bits llamados output_1, output _2 y output _3 desde la terminal SDK hacia el display OLED y visualizar su incremento cada segundo.

·         De la misma forma recibir 3 datos de 32 bits desde el sistema PL (input_1, input _2,  input _3) hasta el SDK e imprimirlos vía UART.

·         Crear nuestro MY_IP (IP CORE con AXI) para interconectar PS y PL.

• La siguiente imagen muestra el flujo de diseño que llevaremos a cabo:

PASO # 1. Crear el sistema base.

El sistema base consiste en crear el diagrama de bloques con Zynq, generar nuestro IP CORE con AXI, obtener el archivo de sintesis MY_IP_CORE_wrapper.dcp y por ultimo exportar el proyecto a SDK de Xilinx.

·         Creando un nuevo proyecto:



·         Crear un diagrama de bloques:

·         Crear un paquete IP como se muestra en las siguientes figuras:

·         Escoger la opción de crear un periférico AXI:

·         Establecer 6 registros (3 para las entradas y 3 para las salidas):

·         Seleccionar la opción de editar el IP:

·         Agregar las lineas de la 19 a la 24, que corresponden a las entradas y salidas respectivamente.

·         Mapear los registros en el proceso de la linea 370, 377, 379 y 381.

·         Agregar las salidas en la linea 413 a 415.

·         Ahora en el archivo TOP declarar nuevamente la entradas y salidas. Lineas 19 a 24.

·         Declarar nuevamente en la arquitectura. Linea 64 a 69.

·         En la instanciacion mapear las entradas y salidas. Linea 105 a 110.

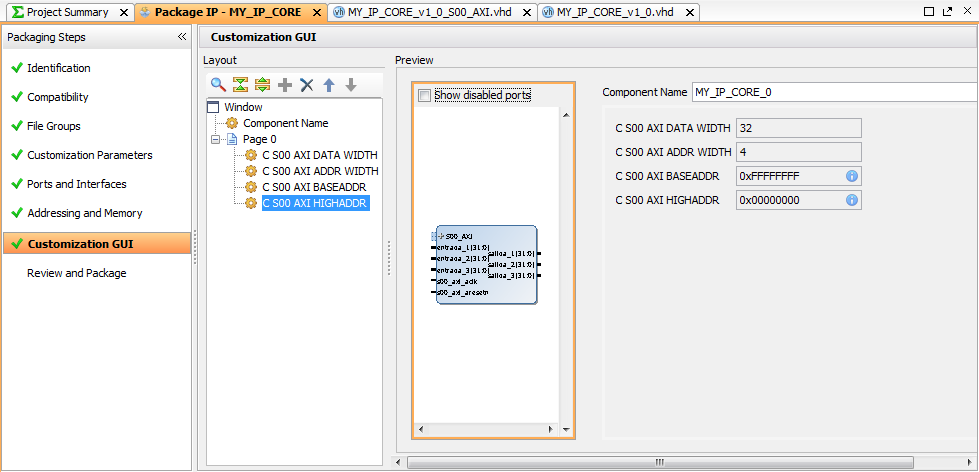

·         Configurar el paquete IP como las siguientes imágenes:

·         Crear el diagrama de bloques con Zynq y MY_IP_CORE:

·         Crear puertos para las entradas y salidas de MY_IP_CORE_0:

• Diagrama de bloques completo:

·         Crear el HDL Wrapper y generar los products:

·         Como se observa en el diseno TOP. Las entradas y salidas ya están declaradas y nos servirá de enlace con el código generado por DK Design Suite de Handel-c. Como lo veremos mas adelante.

·         Creamos la interfaz MY_IP_CORE_wrapper en DK Design con sus entradas y salidas:

·         La dirección de memoria de nuestro IP CORE es:

·         Realizamos la síntesis:

·         Identificamos el archivo generado por la síntesis MY_IP_CORE_wrapper.dcp ya que lo utilizaremos en la segunda parte para unificarlo con los archivos generados por DK Design Suite.

·         Se correrá la implementacion con el objetivo de poder exportar el hardware a SDK:

·         Abrimos la implementacion:

·         Exportamos el Hardware:

·         No incluimos el bitstream:

·         Por ultimo lanzamos SDK y Cerramos proyecto:

PASO # 2. Fusionar sistema base y archivos de DK Design Suite

·         Crear un nuevo proyecto:

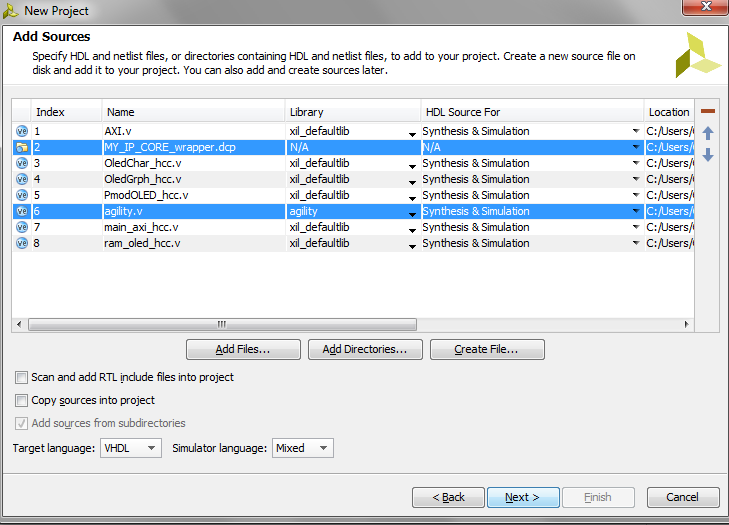

·         Agregar todos los archivos generados por DK, incluyendo la librería agility y el MY_IP_CORE_wrapper.dcp:

·         Eliminamos la declaración de componente externo duplicada:

·         Generamos el bistream para programar el Zynq:

·         Programamos el Zynq:

·         Abrimos el proyecto SDK que en el paso #1 generamos. Y hacemos una aplicación:

·         Vamos anuestra carpeta de proyecto donde se genero nuestro ip_repo:

C:\ MY_IP_CORE_AXI\ip_repo\MY_IP_CORE_1.0\drivers\MY_IP_CORE_v1_0\src

Copiamos ambos archivos MY_IP_CORE al proyecto:

·         El software para el proyecto es:

#include <stdio.h>

#include "platform.h"

#include "xparameters.h"

#include "MY_IP_CORE.h"

#define TEST_BASE XPAR_MY_IP_CORE_0_S00_AXI_BASEADDR

int main()

{

                        long int delay, ust_limit = 83333323;

                        int i, in_1, in_2, in_3;

    init_platform();

    printf("My IP CORE test begin.\r\n");

    printf("--------------------------------------------\r\n\n");

    while(1)

    {

                        for(i=0;i<255;i++)

                        {

                                                MY_IP_CORE_mWriteReg(TEST_BASE, MY_IP_CORE_S00_AXI_SLV_REG3_OFFSET, i);

                                                MY_IP_CORE_mWriteReg(TEST_BASE, MY_IP_CORE_S00_AXI_SLV_REG4_OFFSET, i+1);

                                                MY_IP_CORE_mWriteReg(TEST_BASE, MY_IP_CORE_S00_AXI_SLV_REG5_OFFSET, i+2);

                                                in_1 = MY_IP_CORE_mReadReg(TEST_BASE, MY_IP_CORE_S00_AXI_SLV_REG0_OFFSET);

                                                in_2 = MY_IP_CORE_mReadReg(TEST_BASE, MY_IP_CORE_S00_AXI_SLV_REG1_OFFSET);

                                                in_3 = MY_IP_CORE_mReadReg(TEST_BASE, MY_IP_CORE_S00_AXI_SLV_REG2_OFFSET);

                                                printf(" Input_1 = %i \n",in_1);

                                                printf(" Input_2 = %i \n",in_2);

                                                printf(" Input_3 = %i \n\n",in_3);

                                                for(delay=0;delay<ust_limit;delay++){};

                        }

    }

    return 0;

}

·         Construcción del proyecto:

·         Generamos el GDB para programar el ARM del Zynq:

·         Corremos el debugger y vemos satisfactoriamente la implementación en SDK:

·         Se observa en la tarjeta ZedBoard la salidas secuenciales funcionando correctamente!
